电缆接头选择指南：4 种芯线尺寸，助您准确避免错误
电缆接头 选择指南：避免准确错误的 4 个核心维度
电缆接头是电气系统中的关键保护元件。选型的准确性直接影响系统的安全稳定运行。正确的选型可以加强保护线路；选型错误则可能导致密封失效、电缆损坏，甚至引发安全事故。基于多年的现场实践经验，只要掌握了4个核心尺寸，就能避免选型错误，准确满足现场需求。
一、核心选择原则：适应性优先，按需选择
核心逻辑 电缆接头 选择电缆只有一个环节——适应性。它必须适应电缆特性、使用环境、设备参数，并满足防护要求；这三点缺一不可。无需盲目追求高端材料；最合适的选择是满足现场实际应用需求的电缆。
二、选择合适方案的 4 个关键选择维度 电缆接头 一步到位
1. 适配线缆：型号和尺寸精度加倍
电缆是核心 电缆接头 适配。首先，您必须明确电缆的关键参数，以避免尺寸不匹配和类型不兼容的问题：
明确电缆类型首先，要区分电缆类型，例如普通橡胶护套电缆、钢丝铠装电缆和柔性电缆。不同的电缆必须与专用的电缆接头相匹配。例如，铠装电缆必须使用铠装电缆接头来牢固地固定铠装层，防止刮伤电缆护套；对于柔性电缆， 塑料电缆接头 具有较大调节范围的装置更适合更好地适应电缆变形。
精准尺寸匹配务必现场测量电缆外径，以确保…… 电缆接头 孔径应与电缆外径相匹配。孔径过小会压扁电缆护套，导致密封变形，容易造成短路；孔径过大则会失去密封和固定功能，且容易进尘和湿气。建议选型时预留±0.5mm的余量，以应对电缆护套厚度的微小偏差。
注意装甲规格对于铠装电缆，除了外径外，还要检查铠装层直径和钢丝数量，以确保…… 电缆接头 可以紧紧夹住铠装层，防止铠装钢丝松动脱落。
2. 匹配环境：根据“严苛程度”选择材料
使用环境是选择的关键依据。不同的环境对电缆接头材料和防护性能的要求差异很大，因此我们必须根据具体情况选择合适的解决方案：
户外/潮湿环境（例如，户外灯具、充电桩）优先选择防护等级为 IP67 或以上的防水电缆接头。尼龙（塑料）和不锈钢材质均可接受——尼龙性价比高，不锈钢更耐用；可根据预算确定。
化学/腐蚀性环境（例如，石油化工厂、酸碱车间）核心在于耐腐蚀性。优先选择不锈钢电缆接头或经过防腐处理的黄铜电缆接头；不要使用普通塑料接头——塑料容易腐蚀老化，防护作用很快就会失效。
高温/低温环境（例如，高温设备、室外低温区域）选择黄铜、不锈钢等金属电缆接头，其耐温范围为-40℃~200℃，能抵抗高低温变形；不要使用普通塑料电缆接头，其耐温范围仅为-20℃~80℃，高温下易变形，低温下易脆。
危险区域（例如，加油站、化学品防爆区域）必须选择具有防爆认证的电缆接头，例如 ATEX、IECEx 和 PESO 认证，且认证等级必须与区域分类相匹配。例如，在 1 区必须使用 ATEX II 2G 级电缆接头；不得使用普通电缆接头。

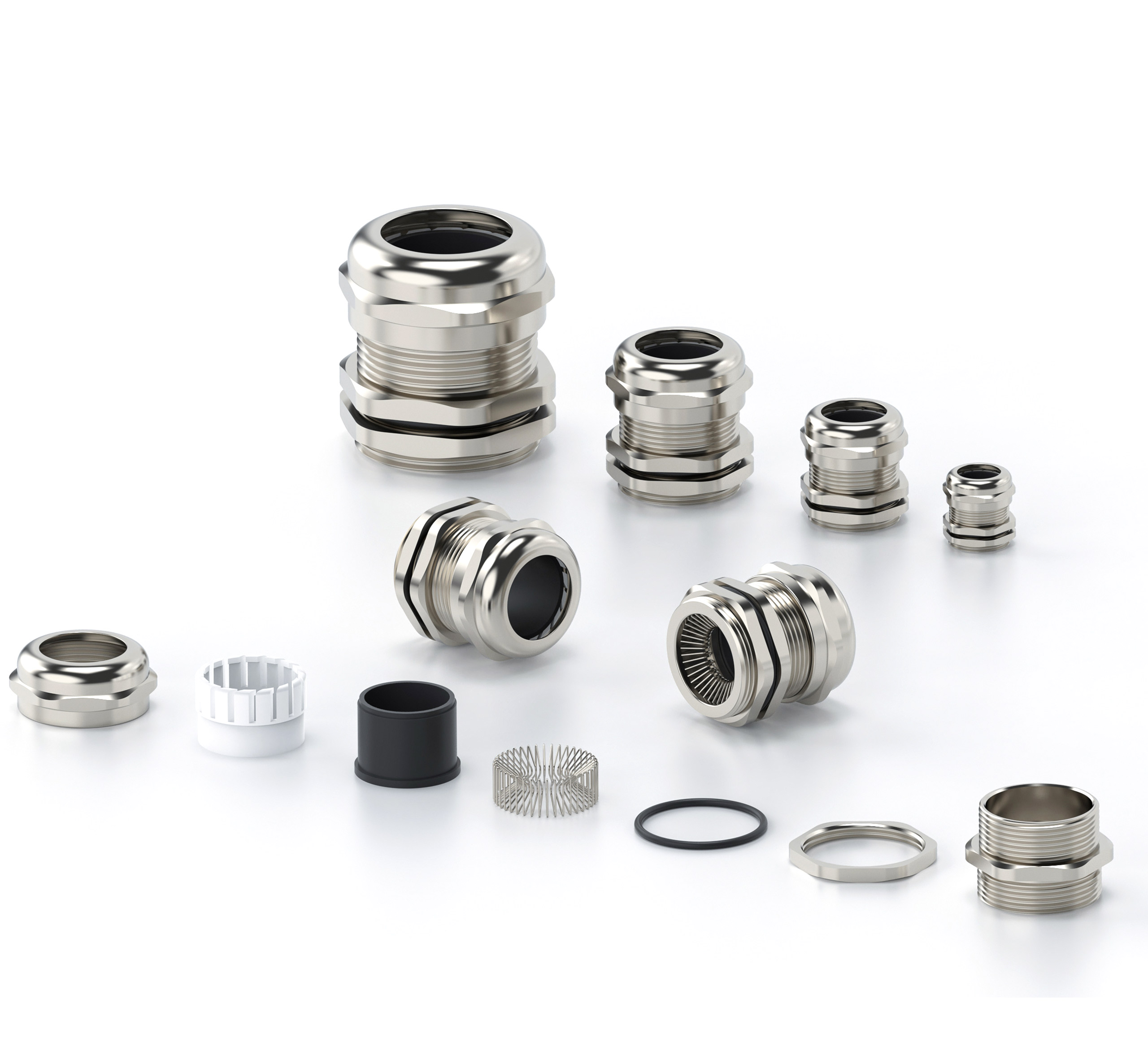

电子敏感环境（例如，雷达、测量和控制设备）选择具有电磁兼容性屏蔽功能的EMC金属电缆接头，可以避免电磁干扰影响敏感数据传输。
3. 螺纹匹配：避免“无法安装”的尴尬情况
电缆接头需要与设备外壳和接线盒连接，并且螺纹规格必须完全匹配；否则，要么无法安装，要么安装后密封不严：
明确螺纹规格螺纹类型主要有两种：公制螺纹（M系列，例如M12、M16、M20，多用于国内现场施工）和Panzer-Gewinde螺纹（PG系列，例如PG7、PG9、PG11，多用于进口设备）。只需事先查看设备图纸上的螺纹参数即可。
不要随意替换如果要更换原有的电缆接头，必须选择螺纹参数相同的接头，并请工程师确认。切勿强行安装不同规格的接头，否则容易损坏设备外壳并导致密封失效。
4. 防护等级：满足系统的整体IP防护要求
电缆接头的防护等级（IP等级）必须与设备的整体防护等级一致；否则，会降低整个系统的防护等级，造成资金浪费和潜在危险：
室内通用场景（例如，室内控制柜、办公室配电）IP44 防护等级足够高，可以防尘防水，性价比最高。
户外/潮湿环境（例如，户外风力发电、充电桩）：需要达到 IP67 或以上等级，才能有效防止水和灰尘，并适应长期潮湿环境。
高压清洗/水下应用场景（例如，洗车设备、水下传感器）选择 IP69K（耐高温高压喷射）或 IP68（能够长期水下密封），以确保在极端环境下也能获得保护。
三、选择陷阱：避免三种常见误解
误解一： 盲目追求高端材料——不锈钢电缆接头固然耐用，但成本不低。对于普通的室内应用场景，尼龙电缆接头完全可以满足需求，无需花费更多。
误会二： 忽视认证要求——用于危险区域的电缆接头必须具有防爆认证。即使材料优良，未经认证也不能使用；这不仅存在潜在的安全隐患，而且也无法通过项目验收。
误解三： 只关注孔径而忽略电缆类型——不要将普通电缆接头用于铠装电缆；这会导致铠装线松动，刮伤电缆护套，并容易导致日后接地不良和触电风险。
四、甄选总结：准确无误完成甄选的三个步骤
- 确定电缆类型： 首先，确定电缆类型（普通电缆、铠装电缆或柔性电缆），并在现场测量电缆外径；
- 检查环境： 判断现场是否潮湿、腐蚀性、高温或危险，并确定电缆接头材料和防护等级；
- 验证参数： 检查设备螺纹规格，确保与电缆接头匹配，并考虑系统IP防护等级要求。遵循这三个步骤，即可准确选择合适的电缆接头，加强电气系统的防护线。
